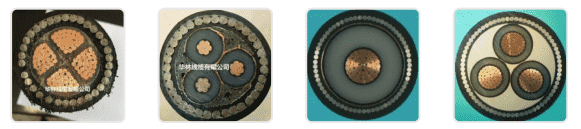

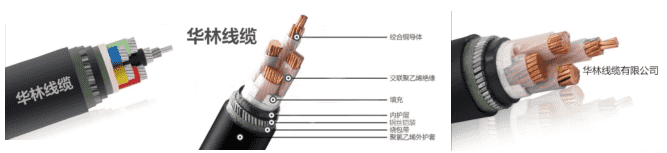

钢丝铠装电缆需要承受较大机械力的电缆,应具有铠装层。铠装电缆最常见类型为:钢带铠装电缆和钢丝铠装电缆。钢丝铠装电缆又分为粗钢丝铠装电缆(常用于海底电缆和较大外径的电力电缆等电缆)和细钢丝铠装电缆(常用于勘探电缆、矿用电缆和控制电缆等电缆)。
常见型号:
YJV32 铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆
YJV42 铜芯交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
YJLV32 铝芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆
YJLV42 铝芯交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
KVV32 铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆
生产范围
常用结构:3+1 4+1 3+2 1 2 3 4 5 等芯 2-37芯控制电缆
截面(mm2):1 mm2 1.5 mm2 2.5 mm2 4 mm2 6 mm2 10 mm2 16 mm2 25 mm2 35 mm2
50 mm2 70 mm2 95 mm2 120 mm2 150 mm2 185 mm2 240 mm2 300 mm2
在国内电缆市场,钢带铠装电缆占有较大的份额;而在国外电缆市场,钢丝铠装电缆使用的却更为普
遍。最常用的钢丝铠装电缆有钢丝铠装电力电缆和钢丝铠装控制电缆。钢丝铠装电缆生产时,应严格执行
相关国家标准和国际标准(或相关技术规范),确保铠装后的电缆在其使用过程中具有良好的稳定结构和
性能。钢丝铠装电缆主要执行以下2个产品标准和2个相关标准:
GB/T 12706-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件》(或IEC60502)和GB/T
9330-2008《塑料绝缘控制电缆》;
GB/T 2952-2008《电缆外护层》和GB/T 3082-2008《铠装电缆用热镀锌或热镀锌-5%铝-混合稀土
合金镀层低碳钢丝》 一、钢丝铠装电缆相关标准要求和理解GB/T12706-2008《额定电压1kV到35kV挤
包绝缘电力电缆及附件》(或IEC60502)为钢丝铠装电力电缆标准,此标准对钢丝铠装要求(依
GB/T12706.1-2008为例)
材料:钢丝应为镀锌钢丝。在用于交流回路的单芯电缆铠装应采用非磁性材料,非磁性金属丝一般有不锈
钢钢丝、铝合金丝等(GB/T12706.1-2008中12.2)。
钢丝直径要求:钢丝标称直径:0.8 mm,1.25 mm,1.6 mm,2.0 mm,2.5
mm,3.15mm(GB/T12706.1-2008中12.4);钢丝最小直径不小于标称直径的95%(GB/T12706.1-
2008中16.7.3)。
铠装要求:钢丝铠装应紧密,既使相邻钢丝间的间隙为最小(标准GB/T12706.1-2008中12.6)。
GB/T9330-2008《塑料绝缘控制电缆》为钢丝铠装控制电缆标准,此标准引用GB /T2952.1-2008标准
和间接引用GB/T 3082-2008标准,对钢丝铠装要求:
材料:钢丝应为镀锌钢丝(GB/T9330.1-2008中6.6.2)。
钢丝直径要求:钢丝标称直径:0.8 mm,1.25 mm,1.6 mm,2.0 mm,2.5 mm(GB/T9330.1-2008中
6.6.2);钢丝直径公差应符合GB/T 3082-2008(GB/T9330.1-2008中6.6)。
铠装要求:钢丝铠装由钢丝单层左向或双层钢丝内层右向、外层左向绕包在内衬层上,并且钢丝之间间隙
的总和应不超过一根钢丝的直径(GB/T9330.1-2008中6.6.1)。二、铠装用钢丝质量要求 控制电缆钢丝
铠装质量应符合GB/T 3082-2008《铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝》;低
压电力电缆钢丝铠装质量可以参照GB/T 3082-2008《铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀
层低碳钢丝》要求,但可以不必按照此标准考核。
铠装用钢丝镀层类别分为两类:一类为镀锌层;另一类为镀锌-5%铝-混合稀土合金镀层。日常生产中使用
的钢丝多为镀锌层类。
钢丝镀层级别按镀层重量分为两组:Ⅰ组和Ⅱ组。标准规定,铠装钢丝应优先采用下列标称尺寸的钢丝:0.8 mm,1.25 mm,1.6 mm,2.0 mm,2.5 mm,3.15mm,4.0 mm,5.0 mm,6.0 mm。从标准上的规定,我们可以看出:铠装用钢丝的直径偏差允许范围还是比较大的,而且钢丝直径不包括钢丝上的非金属防蚀层。根据制造商的工艺控制水平,双方可以协商决定,允许采用比规定直径更大的钢丝。钢丝所做拉力试验、扭转试验、缠绕试验(见表1),镀层重量试验(见表2)等试验应符合GB/T
3082-2008的要求。对接头的技术要求,标准强调:”钢丝交货盘卷应由一根钢丝组成,钢丝在最后一道"
